Flüssig-Feuerlöschmittel Umfüllmaschine Typ NAFF 10

zur Wartung von allen Wasser-, Wasser mit Additiven- und Schaumfeuerlöschern ermöglicht eine schnelle Überprüfung direkt beim Kunden.

Typ NAFF10
Zum Entleeren und Wiederbefüllen von Naßfeuerlöschern;
Zur schonenden Förderung von schäumenden und aggressiven Medien geeignet

Förderleistung:: ca. 10 l/min.
Elektroanschluß:
: 115/230V, 1Ph, 50/60Hz
Steuerspannung:
: DC 24 Volt
Gewicht:
: ca. 27 kg
Transportmaße:
: 405 x 325 x 1005 mm

TECHNISCHE DATEN

Leistung:	NAFF10
Förderleistung	10 l	65 s
Förderleistung	9 l	60 s
Förderleistung	6 l	40 s
Förderleistung	3 l	23 s
Förderleistung	2l	17 s
Speichervolumen	10	Liter
Reversierung	Drehrichtungsumkehr
Pumpentyp	Vakuumpumpe
Saugleistung	max. 400	mbar
Motorleistung	0,048	kw
Einschaltdauer	80 %	ED
Elektroanschluß	230 V, 1 Ph, 50 Hz
Maße: B x T x H	405 x 325 x 1005 mm
Gewicht	27	kg

123

456

Technische Kurzbeschreibung

Installation

Das Gerät wird in Transportstellung zusammengebaut geliefert. Nach Einstecken des Schukosteckers in eine der VDE-Norm entsprechende Steckdose ist das Gerät betriebsbereit.

Speicherbehälter

ist als Plexiglasrohr ausgeführt und dient als Zwischenspeicher von Löschflüssigkeiten und zur visuellen Begutachtung der Qualität ( Ausflockungen; Entmischung ) der gespeicherten Löschflüssigkeit. Das Fassungsvermögen beträgt 10 Liter.

Saugbetrieb

( Befüllen des Speicherbehälter )

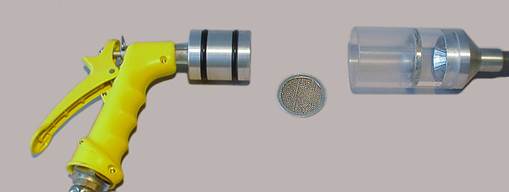

Die Vakuumpumpe erzeugt in dem Speicherbehälter einen Unterdruck. Nach Öffnen des Handregulierventil strömt die Flüssigkeit durch das Saugrohr über den Siebeinsatz zum Speicherbehälterboden und befüllt diesen unter dem Flüssigkeitsspiegel.

Druckbetrieb

( Entleeren des Speicherbehälter )
Die Vakuumpumpe erzeugt in dem Speicherbehälter einen Überdruck. Nach öffnen des Handregulierventil wird die Flüssigkeit über den gleichen Weg, durch das Saugrohr in den Feuerlöschbehälter unter dem Flüssigkeitsspiegel zurückgedrückt.
